Центробежный электронасос со всасывающим и напорным фланцами FLSD4 100-250/75 400/690 Арт. 0000143038

Насос FL- центробежный электронасос со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "ин-лайн"
СЕКТОРЫ РЫНКА
ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ОБСЛУЖИВАНИЕ ПРОМЫШЛЕННЫХ ЗДАНИЙ.
ПРИМЕНЕНИЕ

• циркуляция воды в системах отопления и кондиционирования воздуха,
• перекачивание воды и чистых, химически неагрессивных жидкостей,
• системы водоснабжения,
• системы полива, фонтаны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК F L- F L D 2900 об/мин. и F L4- F L D4 1450 об/мин.

ХАРАКТЕРИСТИКИ СЕРИИ FLD

• подача:
  • при работе одной головки сдвоенного насоса:
  до 190 м3/ч с 2-х полюсным двигателем,
  до 330 м3/ч с 4-х полюсным двигателем.
  • при работе обоих головок сдвоенных насосов:
  до 330 м3/ч с 2-х полюсным двигателем,
  до 610 м3/ч с 4-х полюсным двигателем;
• напор: до 89 м с 2-х полюсным двигателем,
  до 35 м с 4-х полюснымдвигателем;
• максимальная температура перекачиваемой жидкости:
1. от -10°C до +130 C
2. от -20°C до +140 °C для модели "S"(в зависимости от рабочего давления);
• максимальное рабочее давление:
1. 10 бар (PN10),
2. 16 бар (PN 16) для модели "S" до 120°C,
3. 13 бар от 120°C до 140°C;
• рабочее колесо из нержавеющей стали AISI 316L, сварка с использованием лазерной технологии, до типоразмера
  80-160. При большем типоразмере используется рабочее колесо из чугуна. По запросу предоставляется бронзовое рабочее колесо для типоразмера FLD 80-200 и для больших типоразмеров в исполнении обеих моделей;
• Упорные кольца из нержавеющей стали AISI 316L, до серии FL 100, содержатся в насосах до серии FL100, на передней
  и задней пластинах рабочего колеса, которые компенсируют истирание рабочего колеса, что обеспечивает максимально высокое значение КПД и простую замену;
• торцевое уплотнение, соответствует стандарту EN 12756 (ранее DIN 24960), смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения (для моделей до FL 100) (по запросу);
• воздухоспускной клапан в моделях до FL 100;
• фланцевая заглушка включена в поставку;
• ответные фланцы предоставляются по запросу;

ЭЛЕКТРОДВИГАТЕЛЬ

• трехфазный асинхронный с короткозамкнутым ротором типа "беличье колесо", закрытой конструкции, с внешней вентиляцией;
• степень защиты: IP55;
• класс изоляции F;
• характеристики насоса соответствуют стандарту EN 60034-1;
• максимальная температураокружающей среды: 40°C;
• стандартное напряжение:
  - однофазная модель 220-240 В, частота 50 Гц, при мощности до 1.5 кВт имеется встроенная защита от перегрузок с автоматическим перезапуском. При большей мощности защита от перегрузок обеспечивается пользователем :
  - трехфазная версия 230/400 В, частота 50 Гц при мощности до 3 кВт, 400/690 В, частота 50 Гц при мощности свыше 3 кВ.
  Защита от перегрузок обеспечивается пользователем;
• Двигатели ESPA для наружного использования имеют значение КПД, которое обычно изменяется в пределах диапазона, относящегося ко 2 классу энергоэффективности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

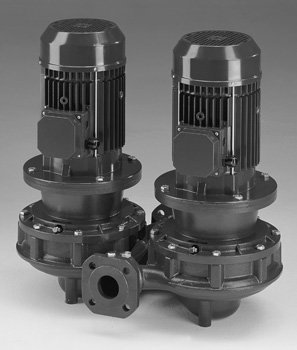

• Сдвоенный центробежный одноступенчатый насос, со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "инлайн", с автоматически перекидным клапаном; Две головки насоса могут работать в следующих режимах: посменный режим — чередование головок насоса через определенный промежуток времени (обе головки насоса работают в режиме рабочий-резервный). пиковый режим — обе головки работают одновременно резервный режим — одна головка насоса выполняет функцию рабочего, вторая — резервного насоса
• Фланцы соответствуют стандарту UNI EN 1092-2 (ранее UNI 2236) и DIN 2532;
• Практичный дизайн улитки (позволяет снять рабочее колесо, адаптер и двигатель без предварительного ее демонтажа насоса с трубопровода).

ХАРАКТЕРИСТИКИ СЕРИИ FLD

• Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
• максимальное рабочее давление: 10 бар (PN 10);
• температура перекачиваемой жидкости: от -10°C до +130°C.

ХАРАКТЕРИСТИКИ СЕРИИ FLSD

• Насос соединен с двигателем при помощи адаптера, причем взаимодействие вала рабочей части со стандартным удлинением вала двигателя осуществляется через "глухую" муфту;
• Максимальное рабочее давление:
1. 16 бар (PN 16) до 120°C,
2. 13 бар от 120°C до 140°C;
• Температура перекачиваемой жидкости: от - 20°C до 140°C.

ХАРАКТЕРИСТИКИ СЕРИИ FLD..H
Для экономии электроэнергии и увеличения срока эксплуатации, при работе насосов в системах с переменными нагрузками, рекомендуется применение блоков частотного регулирования микропроцессорами HYDROVAR®. Для работы блоков HYDROVAR® в системе необходимо устанавливать датчики давления 4-20 мА или датчики перепада давления.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

1. Стальные резьбовые или оцинкованные ответные фланцы
2. Плита основания для насоса
3. Фланцевые заглушки

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (по запросу)

1. Различные напряжения питания и частота.
2. Различные материалы для торцевого уплотнения и уплотнения корпуса насоса.
3. Станина для вертикального монтажа (по специальному запросу)
4. Электродвигатели EFF. 1 (для серии FLS)

МОНТАЖ

• Устанавливается на горизонтальном или вертикальном трубопроводе, в любом положении, кроме положений, при которых двигатель или клеммная коробка направлены вниз. Двигатели мощностью 5.5 кВт и выше при вертикальном расположении двигателя, электронасос должен быть установлен и закреплен на собственных "лапах" или при помощи плиты основания (принадлежность по запросу).
• Для установки вала двигателя в горизонтальном положении, используйте опорную "лапу" для двигателя.

СЕРИЯ FLSD - FLSD4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

* Для версий 40/50-125 2/4 полюсных и 40/50-160 2/4 полюсных

4-х ПОЛЮСНЫЕ FLSD4 125-160/30 FLSD4 125-200/40 FLSD4 125-200/55 FLSD4 125-250/75 FLSD4 125-250/110 FLSD4 150-200/55 FLSD4 150-200/75 FLSD4 150-250/110 FLSD4 150-250/150 FLSD4 150-250/185

СЕРИЯ FLD4-FLSD4 (РАБОТА ОДНОЙ ГОЛОВКИ СДВОЕННОГО НАСОСА) ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

*только версии FLD4

СЕРИЯ FLD4-FLSD4 (ПАРАЛЛЕЛЬНАЯ РАБОТА ОБЕИХ ГОЛОВОК СДВОЕННОГО НАСОСА) ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

*только версии FLD4
